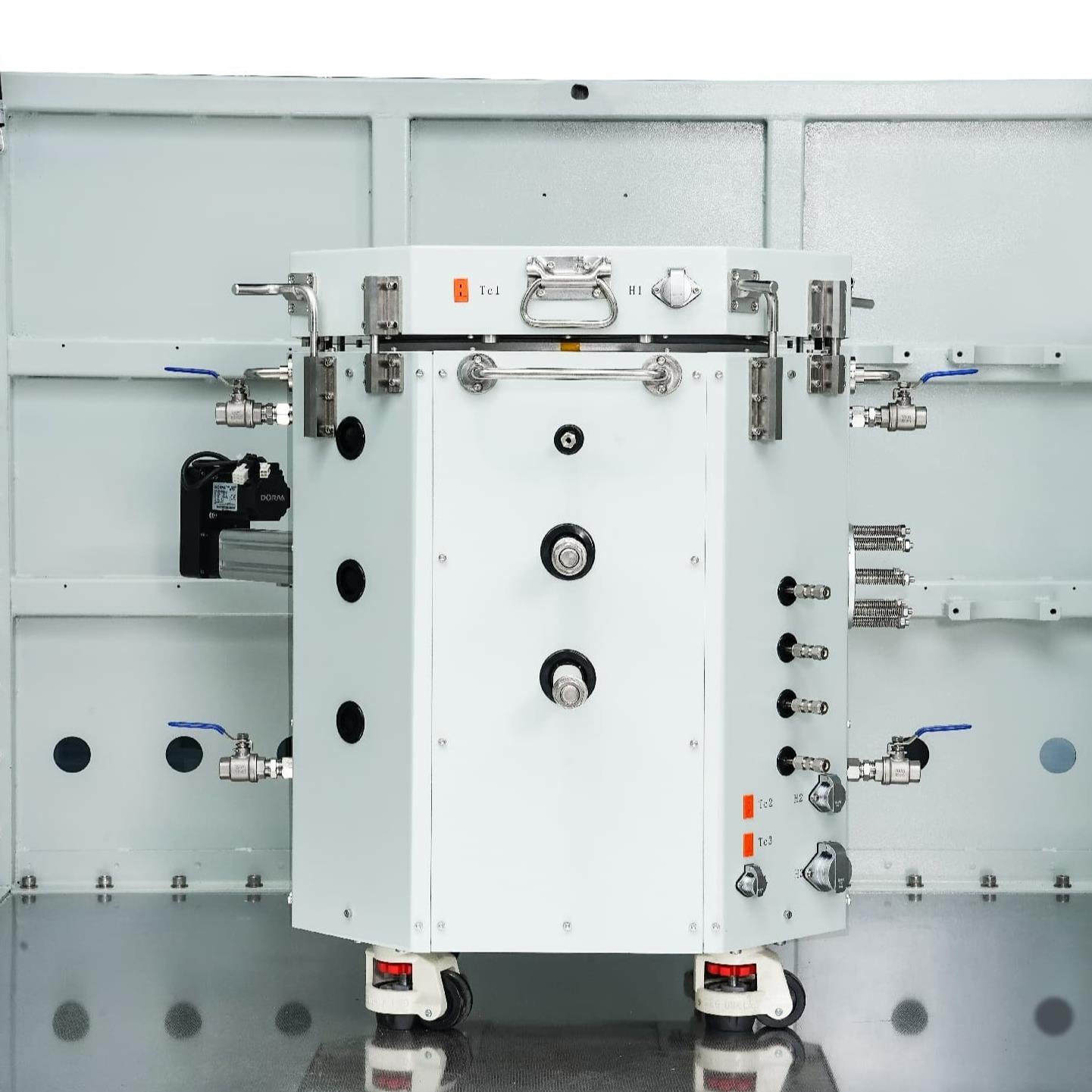

电池绝热温升测试

产品简介：

电池绝热温升测试，具有操作简单、实验开启和运行流畅，实验数据采集精准和数据分析可靠的特点。集成了热滥用和电滥用功能，通过同步采集各种滥用条件下电池电压、电流、电量、温度、压力、时间数据。

产品型号：ARC Titans-ECO

更新时间：2025-11-11

厂商性质：生产厂家

访问量：1272

服务热线

0571-85129628

立即咨询

产品分类

PRODUCT CLASSIFICATION

绝热量热仪

热重分析仪电池等温量热仪大型电池绝热量热仪小型电池绝热量热仪快速筛选量热仪绝热加速量热仪

大型电池绝热量热仪的工作原理及具体应用场景

小型电池绝热量热仪的结构组成及具体应用场景

产品介绍

电池绝热温升测试简介

锂电池绝热温升试验仪是一款专为GB/T36276-2023《电力储能用锂离子电池》标准所研发的仪器，该仪器为锂电池企业优化电池设计、指导热管理系统设计、建立电池热模型提供精准的数据。

电池绝热温升测试测试标准

GB/T36276-2023

产品规格及技术参数

产品型号	ARC Titans-Eco
容器直径	450
容器深度	550
控温范围	40℃~150℃
温控模式	绝热温升模式
温升速率检测阈值	/
温度跟踪速率	/
温度显示分辨率	0.001℃
量热腔温度稳定性	±0.002℃/min
温度波动度	≤±0.05℃
炉盖开启方式	手动

选配功能

模块名称	功能
充电放电模块	电滥用触发热失控、充放电产热测试等
防爆模块	3.5mm不锈钢防爆箱

产品特点

绝热环境模拟：隔绝外部热交换，精准测量电池温度变化。

高精度温控：快速响应温变，控温精度高，确保数据可靠。

传感器原位校准：样品与炉体热电偶一致性在测试原位校准，无需频繁的温差基线。

安装条件

电气要求	380V
场地要求	地面平坦，建议在一楼
环境要求	设备应水平放置于通风良好设备应水平放置于通风良好的试验室内,周围应留有充足的空间供操作及维护之用。温度：25±5°C,湿度：50±25%RH
环保要求	实验过程中会产生烟气，建议在设备上方配置集烟罩和排烟管道，解决烟气排放问题

电池绝热温升测试是评估电池在绝热环境下的热稳定性及安全性能的核心手段，其过程需严格遵循国家标准及国际规范，具体流程及关键要素如下：

1.测试目的与标准依据

核心目标：量化电池在无外部热交换条件下的自放热特性，识别热失控临界点，验证电池安全设计（如防爆阀、隔热材料）的有效性。

标准要求：

GB/T36276-2023：规定电池单体需在绝热环境中从40℃逐步升温至130℃，每5℃步长静置并记录温升速率；要求表面温度≤高温一级报警温度时，温升速率＜0.02℃/min，且不起火、不爆炸、防爆阀外无破裂。

UL1973：要求电池在55℃环境下无自燃、无过度膨胀，外壳及连接部件无变形。

2.测试设备与环境

核心设备：绝热量热仪、大型电池绝热量热仪、温度传感器（热电偶）、数据采集系统。

环境要求：

温度控制精度：±0.05℃（如绝热量热仪温度稳定性≤±0.002℃/min）。

场地安全：配备防爆通风系统、灭火设备、隔离屏障，操作人员需穿戴防护装备。

样品预处理：电池需初始化充电至规定SOC（如95%），在22℃±5℃环境中静置24小时。

3.测试步骤详解

样品准备：

选择符合标准规格的电池样品（如铁锂电池、钠离子电池），标记并登记。

安装温度传感器于电池大面、正负极等关键位置，确保与样品表面紧密贴合（如耐高温胶带固定）。

绝热环境构建：

将样品置于绝热量热仪腔体内，关闭炉盖并密封，启动绝热模式（隔绝外部热交换）。

设置起始温度（如40℃）、温升步长（5℃）、终止温度（130℃）、数据采集间隔（如0.01min）。

加热与监测：

升温阶段：以5℃步长逐步加热，每步长静置1-5小时（新标延长静置时间至提升数据稳定性），记录温度、温升速率、电压等参数。

关键监测点：温升速率≥0.02℃/min时触发预警；温度达130℃时判定自放热起始点。

异常观察：实时记录膨胀、漏液、冒烟、起火、爆炸等物理现象。

终止与后处理：

达到终止条件（如温升速率超标、样品破裂）或完成全温升循环后，停止加热并冷却至室温。

拆除传感器，取出样品检查外观（如破裂位置、漏液情况），生成温度-温升速率曲线及试验报告。

4.安全措施与应急管理

设备安全：使用防爆型加热装置、活性炭吸附废气、正己烷自动回收系统，避免有毒试剂泄漏。

人员防护：操作人员需在隔离屏障外监控，配备紧急断电装置、灭火器及应急逃生通道。

BMS联动：电池管理系统实时监测温度、电压、气压等参数，触发报警时自动断电并上传数据至远程平台，确保15分钟内人员撤离。

数据追溯：所有测试数据需满足GLP规范，支持可溯源分析，用于优化电池热管理设计（如散热结构、隔热材料）。

5.数据分析与判定

核心指标：温升速率、最高温度、热失控临界点（如130℃）、物理完整性（无破裂/爆炸）。
