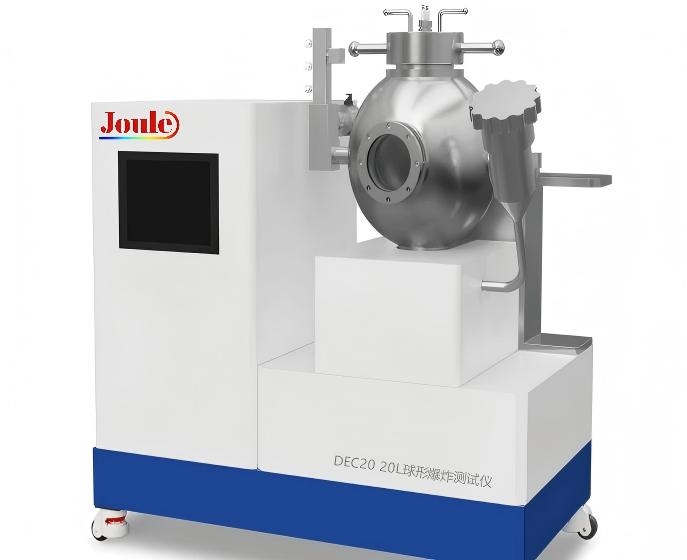

20L球型爆炸测试仪，DEC20 20L球形爆炸测试仪是一款用于研究和评估锂电池电解液、可燃气体、蒸气、粉尘云爆炸特性的核心实验设备。它采用国际通用的20升球形容器作为反应腔体，通过精确的点火与数据采集系统，测量爆炸过程中的关键参数，是化工、能源、制药、粉尘作业等领域进行工艺安全评估、爆炸风险研究和防爆标准认证的优选仪器。

产品简介
Product introduction
20L球型爆炸测试仪，DEC20 20L球形爆炸测试仪是一款用于研究和评估锂电池电解液、可燃气体、蒸气、粉尘云爆炸特性的核心实验设备。它采用国际通用的20升球形容器作为反应腔体，通过精确的点火与数据采集系统，测量爆炸过程中的关键参数，20L球形爆炸测试仪是化工、能源、制药、粉尘作业等领域进行工艺安全评估、爆炸风险研究和防爆标准认证的优选仪器。

测试标准

Test standard

GB/T 16425、GB/T 16426、GB/T 803、ISO/IEC 80079-20-2、ISO/IEC 6184/2、ASTM E1226、ASTM E1515、EN 14034-1、EN 14034-2、EN 14034-3、EN 14034-4

产品规格及技术参数

Product specifications and technical parameters

选配功能

Optional function

产品特点

Product characteristics

功能全面：支持粉尘云、可燃气体及混合体系的爆炸指数、极限等参数测试，符合多项国内外标准。

硬件优质：不锈钢 20L 西维克球容器，耐压 3.0MPa；配气、真空系统设计精良，检测精度高、响应快，点火方式与控制灵活。

软件智能：支持流程管控、数据记录分析及自定义报表生成，操作便捷。

适配性强：电源范围广（90~260 VAC/47~63 Hz），功率 500W，RJ45 接口便于联网传输。

拓展灵活：可选配油浴装置（控温 - 30~200℃，稳定性 ±5℃），满足多温度场景测试。

操作过程详解

1. 测试前准备

在启动设备前，必须对样品和设备状态进行确认。

样品处理：待测粉尘需经过干燥处理，通常要求含水量低于5%（金属粉尘要求更严，常需<0.2%），并过筛以去除团聚颗粒，确保粒径分布符合测试标准（通常<63μm或<75μm）。设备检查：检查20L球形容器内部是否清洁，无残留粉尘或油污；确认密封圈完好无损；检查压缩空气源压力是否稳定（通常需0.6-0.7 MPa用于分散，更高压力用于特定测试）；确认点火头（化学点火器或静电点火装置）能量设定正确（常用5kJ或10kJ）。系统校准：开启控制软件，进行压力传感器零点校准。通常配备双通道高精度传感器，需确认两者读数一致。

2. 测试执行步骤

装样：根据预设浓度计算所需粉尘质量，将其装入储粉罐（分散罐）。抽真空与充气（可选）：部分测试流程要求先对球体抽真空再充入空气，以模拟特定氧浓度环境或确保混合均匀性。对于常规空气测试，直接利用压差进粉即可。粉尘分散：启动程序，高压空气瞬间将储粉罐内的粉尘喷入20L球体。此过程需在毫秒级时间内完成，以形成均匀的粉尘云。标准规定分散时间通常为60ms左右。点火延迟：系统根据预设的点火延迟时间（通常为分散开始后60ms±10ms，依据标准不同略有差异）自动触发点火装置。

此时粉尘云处于最佳悬浮状态。数据采集：点火后，高频压力传感器（采样率通常>1kHz）实时记录球内压力变化曲线，直至压力回落。软件自动计算P_max

${\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">P</span>}}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">m</span>}\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">a</span>}}$${}_{}$${}_{}$${}_{}$${\mathrm{<span\; style="font-size:\; 16px;\; font-family:\; 宋体;">x和 </span>}}_{}$$<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">(</span>\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">d</span>}\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">p</span>}\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">/</span>}\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">d</span>}\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">t</span>}{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">)</span>}_{\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">m</span>}\mathrm{<span\; style="color:\; rgb(0,\; 0,\; 0);\; font-size:\; 16px;\; font-family:\; 宋体;">a</span>}}$${}_{}$${}_{}$${}_{}$${\mathrm{<span\; style="font-size:\; 16px;\; font-family:\; 宋体;">x</span>}}_{}$(dp/dt)
max 。

3. 数据处理与重复测试

单次测试不足以代表粉尘特性。依据标准，需在一系列不同浓度梯度下进行测试（通常至少5-7个浓度点），每个浓度点重复测试3次。若三次测试结果的变异系数超过规定范围（如15%），需增加测试次数。最终取各浓度下的最大值作为该粉尘的P_max和K_st值，并绘制压力 - 浓度曲线以确定爆炸下限。

4. 测试后清理

测试结束后，开启排尘阀，利用负压吸尘装置清除球内及管道内的残留粉尘，防止交叉污染。使用无水乙醇或专用清洁剂擦拭内壁，特别是观察窗和传感器接口处，确保无积尘。

维护工作

日常维护与清洁

每次测试结束后，必须立即进行清洁。打开密封盖，使用无油压缩空气配合软毛刷仔细清除球体内壁、分散喷嘴、压力传感器接口及观察窗上的残留粉尘。对于粘性较强的物质，可使用合适的溶剂擦拭，但需避免损伤密封面。检查所有密封件，特别是O型圈和密封垫，若发现老化、磨损或变形，应立即更换。通常建议每50次测试或每季度强制更换一次密封件，以保证气密性。同时，清洁储粉罐和高压气路，防止粉尘堵塞。

定期校准与性能验证

定期的校准是确保数据准确性的核心。每月应对压力传感器和温度传感器进行零点漂移校验和量程检查，确保其精度符合要求（如压力传感器精度要求±0.5%FS）。每6个月需对点火能量进行校准，使用标准电容放电回路验证实际释放能量是否与设定值（如10kJ）一致。每年应委托具有资质的第三方计量机构对压力传感器、温度探头、数据采集卡等关键部件进行全面的计量检定，并出具证书。此外，每2年建议对球体进行无损检测（如超声波或X射线探伤），检查是否存在微裂纹或腐蚀，确保承压部件的结构安全。

周期性保养与部件更换

除了日常清洁和定期校准，还需要进行周期性的保养。每季度应更换气体过滤器滤芯，并对气路管道进行超声清洗，防止杂质进入精密阀门。每半年检查热电偶的精度，若偏差超过±1℃需进行校准。对于关键的机械部件，如瑞士进口的机械两向阀（用于喷粉），需定期检查其开启延迟时间，正常范围应在30-50ms，若延迟超过50ms则表明阀内部需要清洁或维修。长期不使用时，建议对设备进行防锈处理，并保持真空状态，以保护内部元件。

维护记录与档案管理

建立完善的设备维护档案是实验室规范化管理的重要环节。每次维护、校准、维修和部件更换都应有详细记录，包括日期、操作内容、更换部件编号、操作人员签名等。这些记录不仅是设备历史状态的追溯依据，也是发现潜在故障趋势、制定预防性维护计划的基础。
